摘要

   AFRD100防火门监控系统采用集中供电方式，防火门监控模块采用DC24V安全电压供电，有效保证系统的稳定性和安全性。目前主要广泛应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、星级酒店、高端商业楼盘等场所。

本文通过对上海大学宝山校区扩建三期防火门监控系统项目的介绍，重点阐述AFRD100防火门监控系统所实现的功能及其重要意义。

   关键词：防火门监控模块；防火门；上海大学；AFRD100

0、前言

   上海大学宝山校区位于宝山区南陈路380号。项目总建筑面积133500平方米，其中地上建筑面积120000平方米，地下建筑面积13500平方米。新建机械自动化、材料文学、法学等学院用房，通用实验室，图书馆，校行政用房，后勤配套附属用房，地下人防工程兼车库及室外总体配套工程等。

本系统可以对防火门的工作状态进行24小时实时自动巡检，对处于非正常状态的防火门给出报警提示。在发生火情时，该监控系统自动关闭常开防火门，为火灾救援和人员疏散赢得宝贵时间。

1、系统需求分析

   检测防火门的状态，发出声光信号报警，准确报出处于非正常状态下的防火门的位置。储存各种故障报警等信号，显示系统电源状态。

2、参考标准

   GB29364-2012 《防火门监控器》

   GB50116-2013 《火灾自动报警系统设计规范》

   GB50016-2014 《建筑设计防火规范》

   GA93-2004    《防火门闭门器》

3、系统结构

   AFRD100防火门监控系统集中控制其各终端设备即电动闭门器、电磁释放器的工作状态，实时监测疏散通道防火门的开启、关闭及故障状态，显示终端设备开路、短路等故障信号。系统采用消防二总线将具有通信功能的监控模块相互连接起来，当终端设备发生短路、断路等故障时，防火门监控器能发出报警信号，能指示报警部位并保存报警信息。

上海大学宝山校区扩建三期共分为三个部分：材料与通讯学院部分、机自学院部分和图书馆部分。

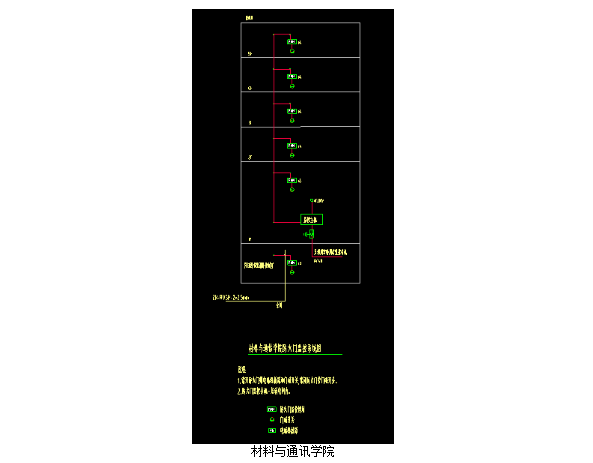

材料与通讯学院部分主要包括材料学院、通讯学院和通用实验室三个区域，共1台防火门监控主机，31个双扇常闭防火门监控模块；

机自学院部分主要包括东楼、南楼和北楼三个区域，共1台防火门监控主机，4个双扇常开防火门监控模块，67个双扇常闭防火门监控模块；

图书馆部分主要包括图书馆、外语学院、中欧学院、文学院、法学院、社会学院、社会科学学院和微结构研究中心8个区域，共一台防火门监控主机，4台防火门区域分机，182个双扇常闭防火门监控模块。

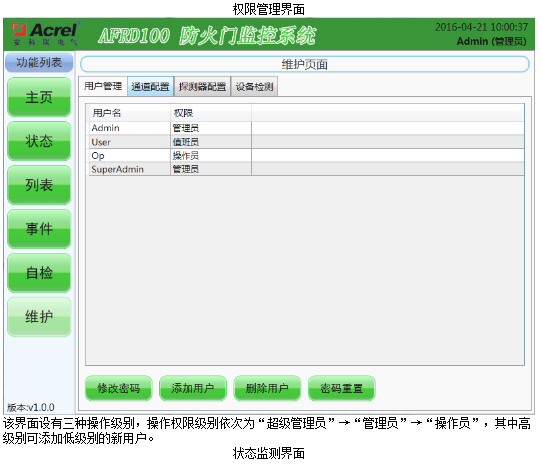

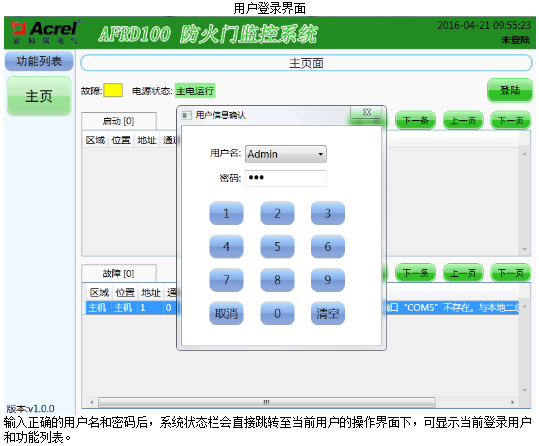

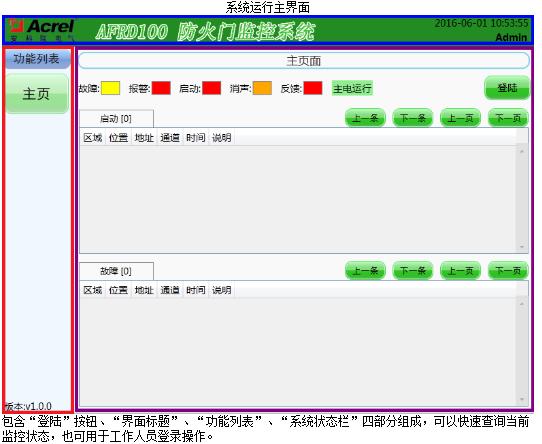

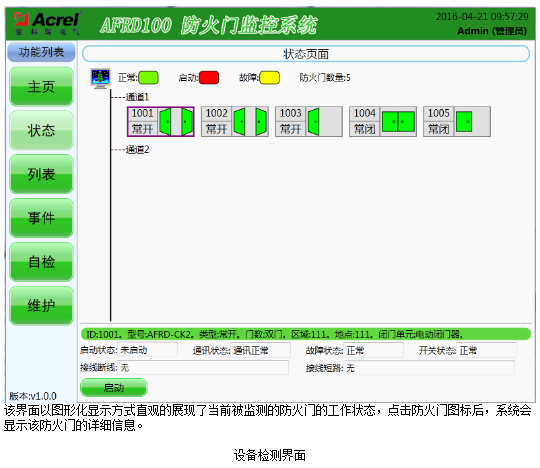

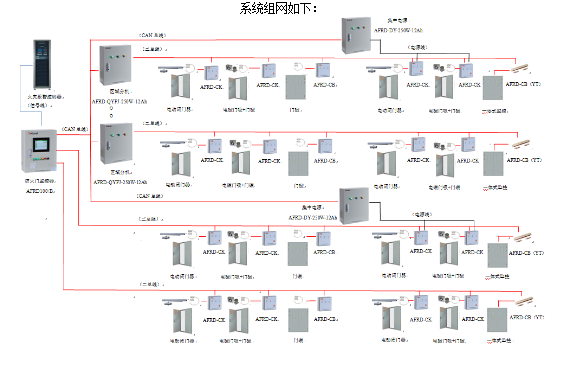

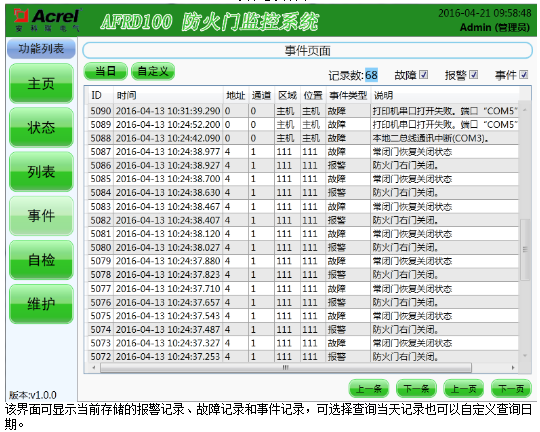

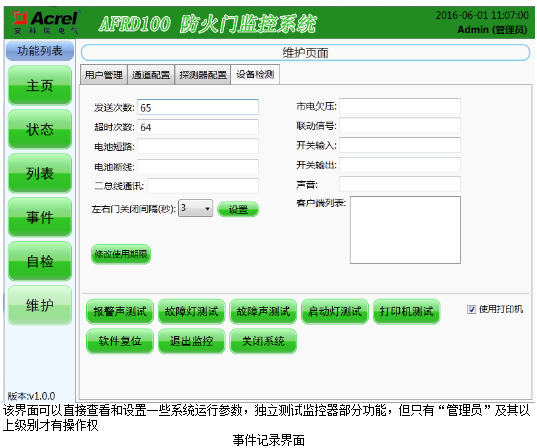

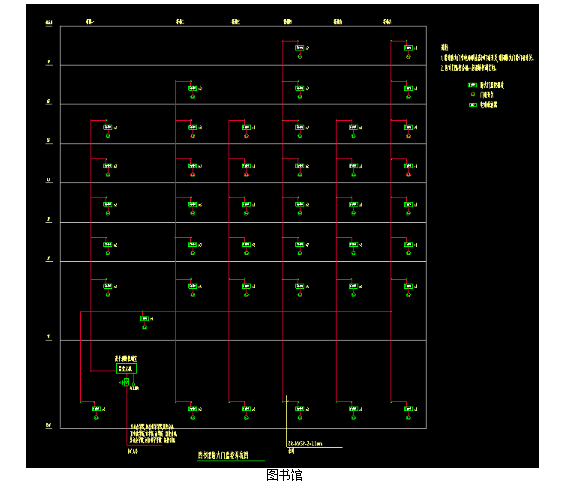

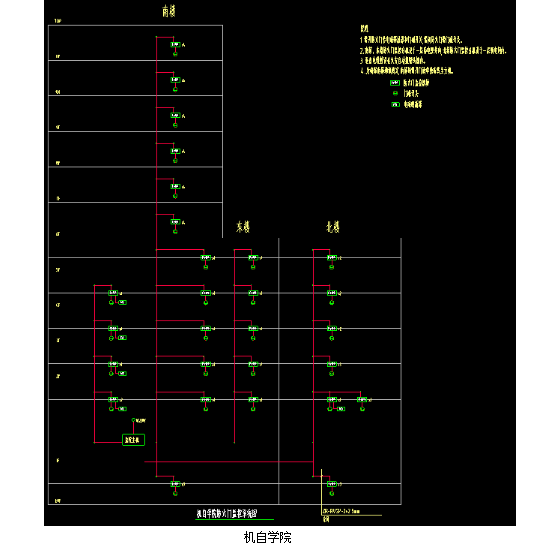

现场拓扑图：

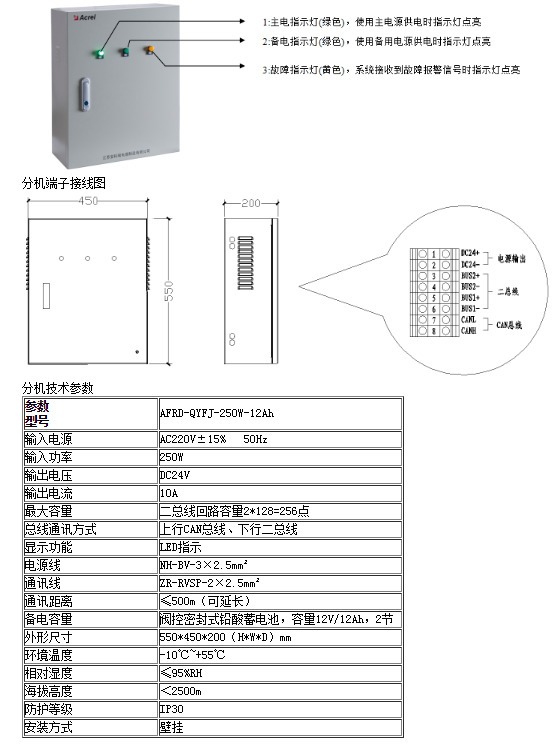

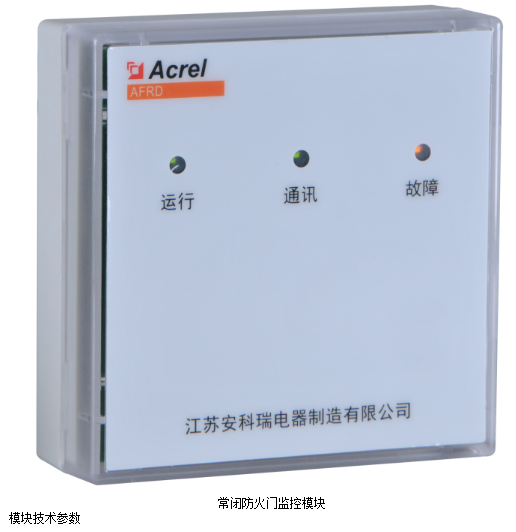

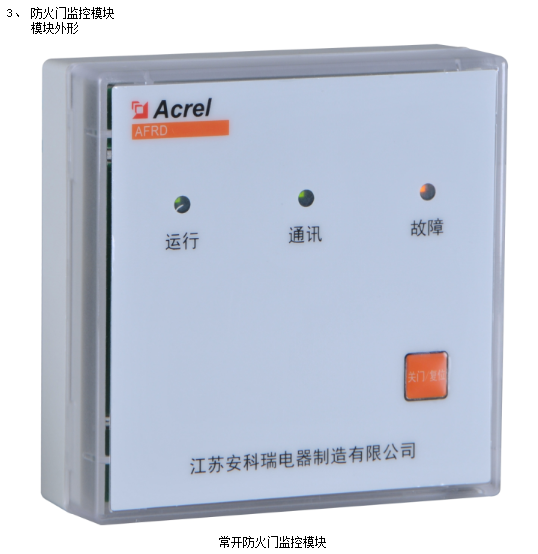

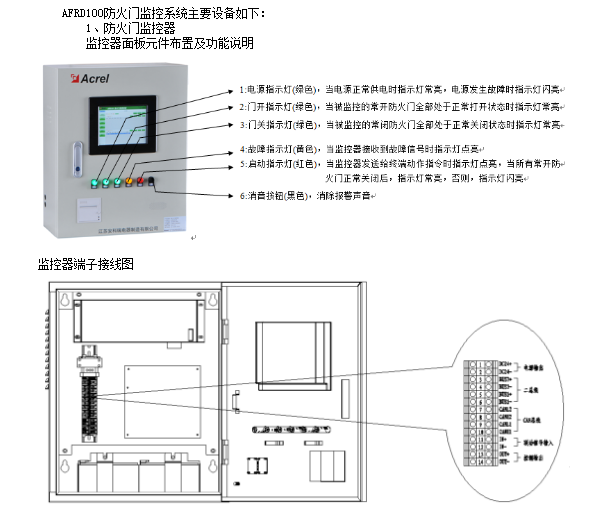

2、区域分机

分机面板元件布置及功能说明

5、结束语

随着经济、科技的迅猛发展，城市人员密集度不断提高，在火灾发生时，迅速隔离火源，有效控制火势范围，能为扑救火灾及人员的疏散逃生创造良好条件。因此，防火门等防火分隔物被广泛应用于建筑工程的消防设计中，但因其设计不合理、选型不恰当、监控不到位等原因，使防火门不能充分发挥其隔离作用。故而实时监控并控制防火门的工作状态，是阻止火势蔓延和烟气扩散的重要措施，因此防火门监控系统应运而生。

防火门监控系统是消防安全领域的新型产品，它集工业计算机技术、通讯、抗电磁干扰、数字传感器技术和工业现场总线控制技术于一体的智能化系统，可以对防火门的工作状态进行24小时实时自动巡检，对处于非正常状态的防火门给出报警提示。在发生火情时，该监控系统自动关闭常开防火门，为火灾救援和人员疏散赢得宝贵时间。

参考文献

[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4

[2].周中.电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气 2010. 6

   技术支持: 薛梅梅     联系方式：021-69156971
