霍丽丽

摘要 ：Acrel-6000电气火灾监控设备采用壁挂式结构，采用集中式、模块化设计，具有功能强、安全性高、设置灵活等特点。系统采用8寸工业平板电脑，可支持Windonws 7、Windonws XP，Acrel-6000电气火灾监控软件，打印机可打印系统所有报警、故障及各类操作的汉字信息。容量为256个二总线制一体式探测器，具有管理、查看、报警、打印等多项功能。

《火灾自动报警设计规范》GB50116-2014中已经明确将电气火灾监控系统纳入建筑防火强条。所以本文针对防火门监控系统的应用范围及其功能做些阐述。

关键词：电气火灾系统；一体式探测器；电气火灾监控设备；

0 . 前言

随着经济、科技的迅猛发展，城市人员密集度不断提高，用电负荷大，配电线路多，情况复杂，很容易稍有疏忽就可能发生火灾，危及人民的生命和财产安全。而电气火灾监控系统能够在电气线路发生故障时，以声光报警的形式警示用户电气线路出现故障紧急抢修避免发生漏电火灾。而正是由于该系统防患于未“燃”的预警功能，使得更多的生命财产安全得到保障。

1. 项目介绍

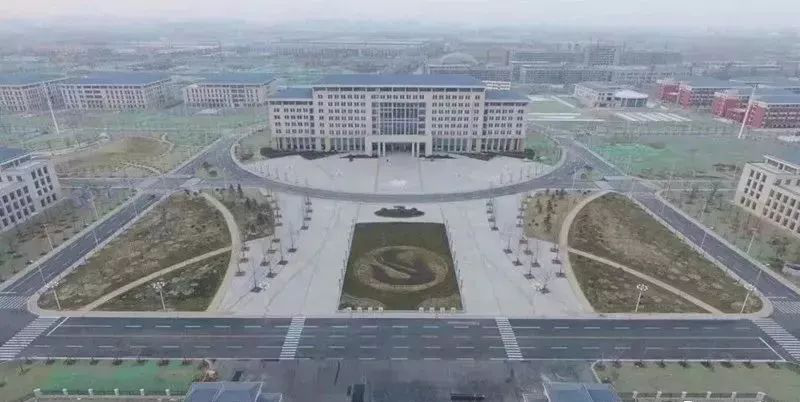

该项目建筑面积约29万平方米、占地998亩，主要建设有教学楼、图文信息综合楼、实验楼、模拟病房楼、临床和护理综合楼、食堂、宿舍、大学生活动中心、体育场等，配套建设排水、电力、供暖、消防、燃气工程、绿化、道路、停车场等附属基础设施，可容纳18000名学生在校学习生活。

2. 现场项目应用产品简介

2.1 Acrel-6000电气火灾监控系统

Acrel-6000电气火灾监控系统是用于接收剩余电流式电气火灾监控探测器等现场设备信号，以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。本系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。

Acrel-6000电气火灾监控系统由Acrel-6000系列监控设备、ARCM-L系列一体式监控探测器和配套附件组成。系统各设备之间均采用CAN总线和消防二总线（阻燃双绞屏蔽线）进行连接，施工布线简单方便。

2.2 Acrel-6000/B1电气火灾监控设备

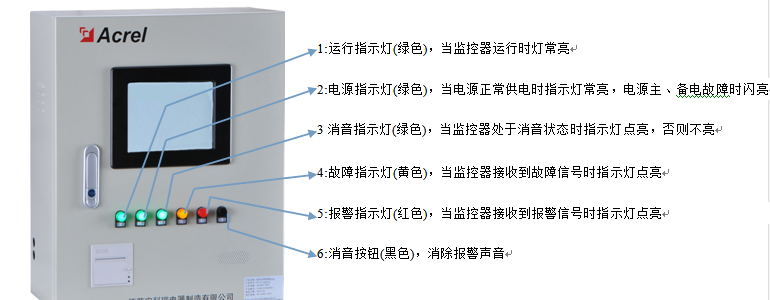

2.2.1 面板元件布置及功能说明

2.2.2 技术参数参数          型号Acrel-6000/B1输入电源AC220V±15%  50Hz  250W输出电压DC24V输出电流10A容量二总线回路容量2*128=256点

CAN总线回路容量2*16=32个区域分机总线通讯方式二总线、CAN总线电源线NH-BV-3×2.5mm2通讯线ZR-RVSP-2×2.5mm2通讯距离≤500m（可延长）显示功能8英寸触摸平板电脑，全中文显示报警方式声光报警事件记录存储≥10000条打印功能微型热敏打印机操作分级设置4个操作级别，适用于不同级别的工作人员安全操作备电容量阀控密封式铅酸蓄电池，容量12V/12Ah，2节外形尺寸550*450*200（H*W*D）mm环境温度-10℃~+55℃相对湿度≤95%RH海拔高度＜2500m防护等级IP30安装方式壁挂

2.2.3内部端子接线图

1）电气火灾监控系统接线端子置于主机柜内，有14个单排接线端子。

2）各端子的功能表端子序号说明端子序号说明1电源输出24V+8CAN总线二通讯端子CANH2电源输出24V-9CAN总线一通讯端子CANL3二总线二通讯端子Z110CAN总线一通讯端子CANH4二总线二通讯端子Z211联动信号输入24V+5二总线一通讯端子Z112联动信号输入24V-6二总线一通讯端子Z213控制输出正极7CAN总线二通讯端子CANL14控制输出负极

备注：

通讯总线接线端子为外接通讯总线接线端子；

外接通讯总线须采用屏蔽双绞线；

控制输出为1组常开无源触点，容量：AC220V 3A；

联动信号为有源信号，输入电压为DC24V。

注意：

设备的保护接地端子要妥善接地；

为保证通讯质量，敷设二总线线缆时，建议采用规格为ZR-RVSP-2×2.5mm2的线缆。

2.3 区域分机概述

区域分机是电气火灾监控系统的局部控制装置，可对局部分区内的探测器装置实行有效监控，其自身的状态信息可通过总线上传至监控主机，延长了监控器的通信距离，扩展了监控终端的数量。

2.3.1 产品特性

1为区域内的系统部件提供稳定可靠的DC24V安全电压；

2现场就地取消防电源为工作电源，可以灵活构建大容量电气火灾监控系统；

3内置备用电源，主备电源自动切换，有效保证系统可靠运行；

4监控一体式监控探测器的故障与报警状态，并反馈到电气火灾监控设备。

2.3.2 产品参数参数             型号AFRD-QYFJ-250W-12Ah输入电源AC220V±15%   50Hz输入功率250W输出电压DC24V输出电流10A容量二总线回路容量2*128=256点总线通讯方式CAN总线、二总线显示功能LED指示电源线NH-BV-3×2.5mm2通讯线ZR-RVSP-2×2.5mm2通讯距离≤500m（可延长）备电容量阀控密封式铅酸蓄电池，容量12V/12Ah，2节外形尺寸550*450*200（H*W*D）mm环境温度-10℃~+55℃相对湿度≤95%RH海拔高度＜2500m防护等级IP30安装方式壁挂

2.3.3 面板元件布置及功能说明

2.3.4 外形尺寸与接线端子图

2.4  ARCM-L系列一体式电气火灾监控探测器

ARCM-L系列一体式电气火灾监控探测器外观

2.4.1  ARCM-L系列一体式电气火灾监控探测器的功能：

?可在线检测1路漏电流和4路温度信号，每路通道具有断线，短路检测功能;

?采用二总线通讯技术，上位机软件可以时刻监控现场的运行状况，及时发现报警信息；

?集成度高，网络化，智能化程度高。

?适用于0.4KV电压等级TN-C-S、TN-S及局部TT系统。

2.4.2 技术参数型号

参数ARCM-L45L80L100L18030辅助电源电压DC24V功耗≤0.3W输入1路剩余电流，4路温度剩余电流报警设定范围300mA～1000mA，步长1mA（通过通讯设定）动作延迟时间1S～60S，步长1S（通过通讯设定）温度报警设定范围45℃～110℃，步长1℃（通过通讯设定）测量范围10mA～3000mA，0℃～120℃测量电网频率50Hz剩余电流1.0级报警光报警，通信报警工作范围温度-10℃～+45℃存储温度范围-20℃～+70℃相对湿度≤95%不结露参照标准GB 14287.2-2014  GB 14287.3-2014通讯方式二总线显示LED指示

3. 电气火灾监控系统其他部件配套表

3.1 AKH-0.66L系列剩余电流互感器

3.1.1 产品外观

3.1.2 互感器选型表型号适用额定电流In内孔径φmm外孔径φmm重量KgAKH-0.66L4516～100A45760.18AKH-0.66L80100～250A801200.42AKH-0.66L100250～400A1001400.50AKH-0.66L150400～800A1501901.32AKH-0.66L200800～1500A2002401.94

3.1.3 温度传感器

温度传感器为—热敏电阻NTC，它提供0℃～120℃的温度监控基准，可以用来监测线缆或配电箱体的温度，提供温度保护。

4 现场仪表分布及组网

4.1 现场点位分布

河南商丘医专学校配备了一台Acrel-6000/B1电气火灾监控设备（主机），及5台AF-QYFJ区域分机（分机）和537个ARCM-L系列一体式探测器。

电气火灾监控设备和分机1、2、3在学校的行政楼的一楼消控室。其余分机3和4分别在12#和14#。

主机的二总线回路1连接55个一体式探测器，二总线回路2连接20个一体式探测器。

分机1的二总线回路1连接53个一体式探测器，二总线回路2连接38个一体式探测器。

分机2的二总线回路1连接58个一体式探测器，二总线回路2连接36个一体式探测器。

分机3的二总线回路1连接36个一体式探测器，二总线回路2连接40个一体式探测器。

分机4的二总线回路1连接53个一体式探测器，二总线回路2连接25个一体式探测器。

分机5的二总线回路1连接53个一体式探测器，二总线回路2连接43个一体式探测器。

4.2 组网方式

主机与区域分机采用CAN通讯方式，材质ZR(NH)-RVVSP-2*1.5mm2。分机和一体式监控探测器采用二总线通讯方式，材质ZR(NH)-RVVSP-2*2.5mm2。

4.3 系统组网图

图3-1 系统组网

5. 电气火灾监控系统软件运行界面

6. 设备现场应用照片

电气火灾监控主机

区域分机

一体式电气火灾监控探测器

7. 现场问题

安装问题：由于一部分一体式电气火灾监控探测器与地线短路造成在电气火灾监控主机上的状态显示,时而通讯正常,时而通讯中断，属于线路问题。

8. 结束语

电气火灾监控系统是一种电气火灾的早期预警系统，当线路或设备发生故障时能够及时检测出泄漏电流变化，并准确地给出预警或报警信号，将电气火灾扼杀在萌芽状态。从预防做起，时刻防范，安全无小事，生命重于山。

参考文献

[1].周中.电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气 2010. 6

   [2].安科瑞电气股份有限公司产品选型手册.2018.01

[3].GB50116-2014 建筑设计防火规范[S].

[4].GB14287-2014 电气火灾监控系统[S].

作者简介

霍丽丽，女，本科  安科瑞电气股份有限公司，主要研究方向为智能电网供配电
