1 概述

         江苏富强新材料有限公司是中国企业500强——山东金岭集团在江苏淮安盐化新材料产业园区投资设立的盐化工企业。公司将利用淮安丰富的盐矿资源和优越的发展环境，投资200亿元，建设120万吨/年离子膜烧碱项目、70万吨/年甲烷氯化物项目、70万吨/年双氧水项目、20万吨/年直接氧化法环氧丙烷项目、20万吨/年苯胺项目以及配套河运码头项目、盐卤开采项目、热电联产项目。项目分两期建设，一期工程预计2019年建成投产，将实现销售收入150亿元，实现利税20亿元，吸纳社会就业1500余人。



        本项目为江苏富强新材料有限公司盐化工工循环产业园项目，由中国天辰化工有限公司参与设计。中国天辰工程有限公司前身为化工部设计院，始建于一九五三年，是化工系统设计单位。在项目开发建设过程中，公司坚持高起点规划、高标准建设、高质量管理，按照 “先进的设计、先进的技术、先进的设备、先进的安装、先进的管理”项目建设原则，着力打造技术水平先进、生产布局集中、资源配置合理、安全环保节能的现代化循环产业园区。该项目配电工程有2个配电所，共120面10kV高压柜。





2 产品方案



2.1 产品需求

        本次针对江苏富强新材料有限公司盐化工工循环产业园项目，需要配置智能操控装置及无线测温产品，对厂区内配电工程中所有高压柜状态进行监测。该项目的要求如下：

        1）yi次动态模拟图，带电显示及闭锁；

        2）2路温湿度数字控制，通讯线长6米，液晶显示；

        3）语音提示，人体感应；

        分合闸、储能、远方/就地开关；

        4）柜内照明操作；

        5）RS485/Modbus 通讯；

        6）有104面柜子需要分合闸、储能、远方/就地开关，进线柜不需要远方就地、分合闸转换；

        7）本方案为一组传感器带一个智能操控及一个带电显示器的一拖二工作模式，为保证操控与带电显均能正常工作，需要将带电显及传感器发往贵公司进行测试后，再行生产；

        8）每面高压柜需6点测温，传感器采用电池供电。

        根据上述智能操控要求，故此选择安科瑞ASD320-WH2智能操控装置。

        此外，该项目对于无线测温要求采用高压单柜就地显示，且每台高压柜测温点数为6点，故ASD320满足要求；高压配电房中要求装设电池供电的传感器，在安装位置和安装便利的考虑下，故选用ATE200表带式传感器。



        安科瑞ASD320智能操控装置外形结构如下：

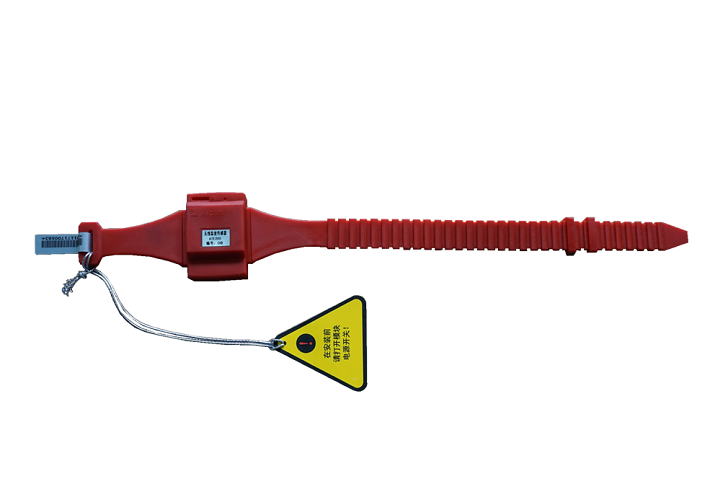

ATE200 型电池取电测温传感器外形结构如下：









2.2 产品上图方案



        针对该项目的2个配电所包括301总降压变电所和302烧碱变电所，共120面10kV高压柜，以301配电所的部分10kV高压配电柜为例，智能操控无线测温的产品上图如下：











2.3 产品明细

        本产业园项目使用智能操控装置ASD320共计120只，ATE200收发器共计720只。详细配置方案和安装情况如下表。











3 其他相关产品
        针对大型的生产型企业的配电工程，为了提供供电的安全性和可靠性，安科瑞还推出了开关柜内电气连接点温度监测产品，可以实时监测柜内铜排、电缆、断路器梅花触头等电气连接部位的温度情况，方便整个配电室的运行维护。以下为开关柜电气节点测温类产品的选型方案。



4 结束语
        高压开关设备是变电站和配电站中保证电力系统安全运行的重要设备之一，本文介绍的安科瑞智能操控及无线测温产品在江苏富强新材料有限公司盐化工工循环产业园项目的应用，可以实现集操作、显示于一体，可以对高压开关柜内母排、断路器上下触头、电缆接头等的温度进线在线监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为隐患，提升设备安全保障，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。
