1 概述

随着工业生产的不断发展，许多重要生产场所，尤其是矿山、井下等地方，都对供电的连续性和可靠性提出了更高的要求。

IT系统（不接地供电系统）是电源中性点不接地、用电设备外露可导电部分通过PE线直接接地的系统。由于IT系统发生接地故障时，接地故障电流仅为非故障相对地的电容电流，通常非常小，不需要立即切断故障回路，因此可以保证供电的连续性。

随着越来越多的用电场所采用了IT配电系统，针对IT系统的配套绝缘监测和绝缘故障定位的需求也越来越大，安科瑞电气顺应市场需求，适时推出了AIM-T500L系列工业绝缘监测及故障定位系统。该系统功能丰富，包括绝缘电阻监测、绝缘故障预警、绝缘故障报警、事件记录、参数设置、通讯组网等功能，当系统出现接地故障时，能及时报警，并准确定位故障发生的具体回路，以提醒相关人员及时排查故障。

AIM-T500L系列工业绝缘监测及故障定位系统主要应用于工业领域，如矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心及应急电源等的交流不接地系统中。

2 系统组成及功能特点

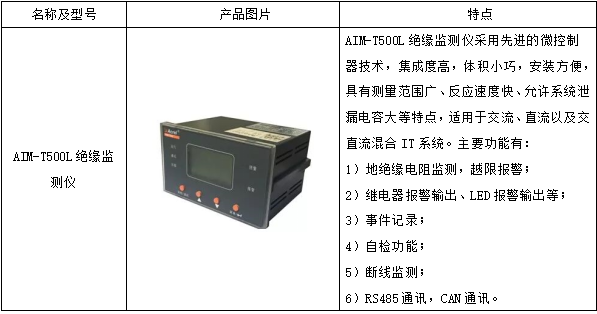

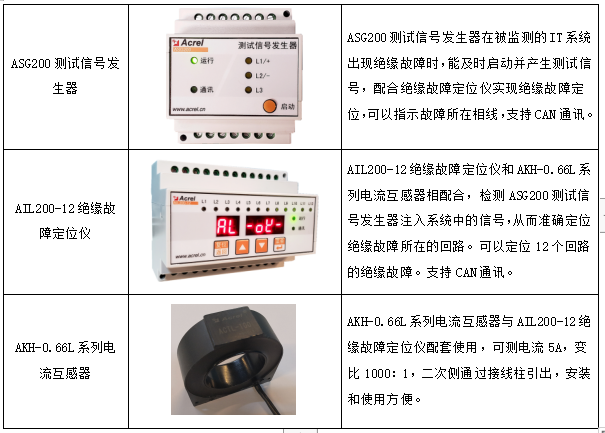

AIM-T500L系列工业绝缘故障定位系统主要包括AIM-T500L绝缘监测仪、ASG200测试信号发生器、AIL200-12绝缘故障定位仪和AKH-0.66L系列电流互感器等组件。

3 技术参数

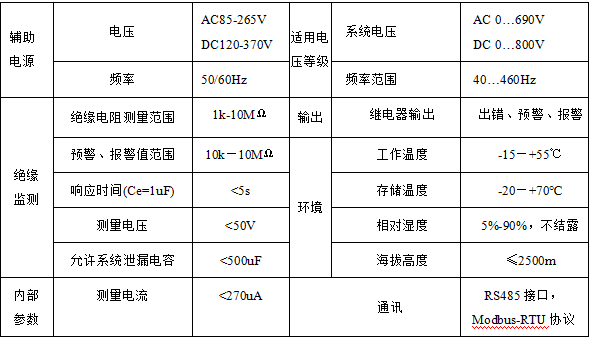

3.1 AIM-T500L绝缘监测仪

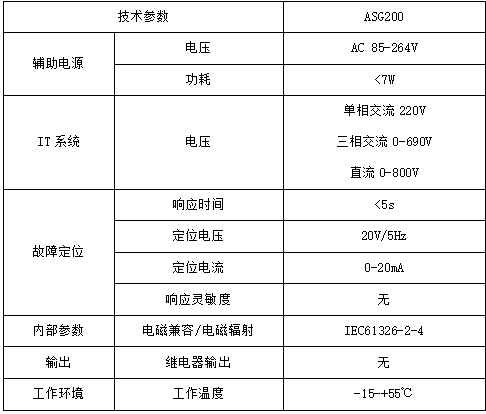

3.2 ASG200测试信号发生器

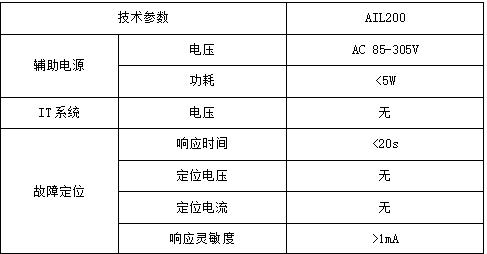

3.3 AIL200-12绝缘故障定位仪

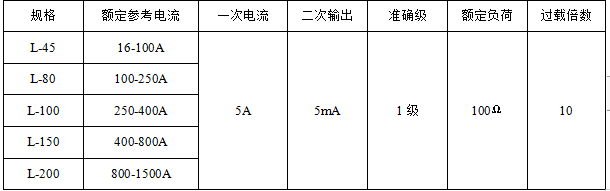

3.4 AKH-0.66L系列电流互感器

4 安装与接线

4.1外形和尺寸

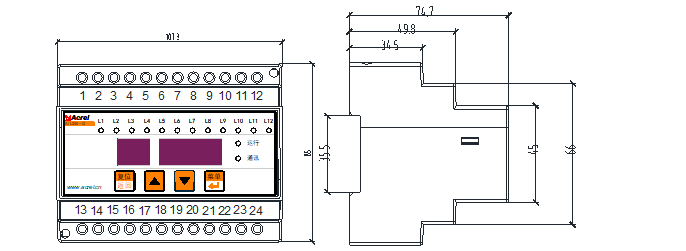

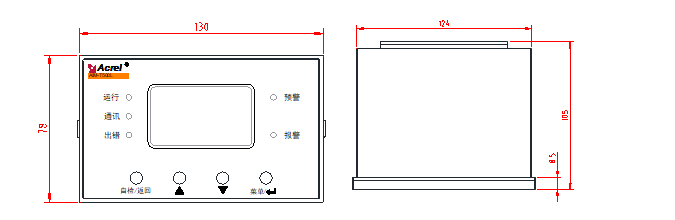

l AIM-T500L（单位：mm）

正视图                               背视图

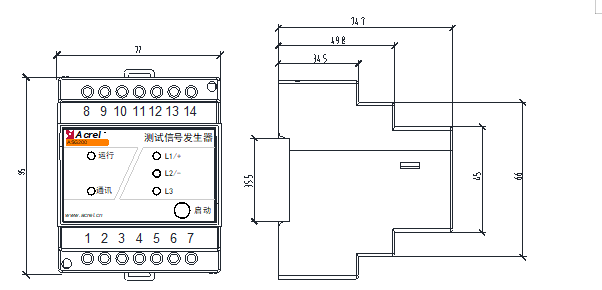

l ASG200（单位：mm）

正视图                               侧视图

l AIL200-12（单位：mm）

正视图                               侧视图

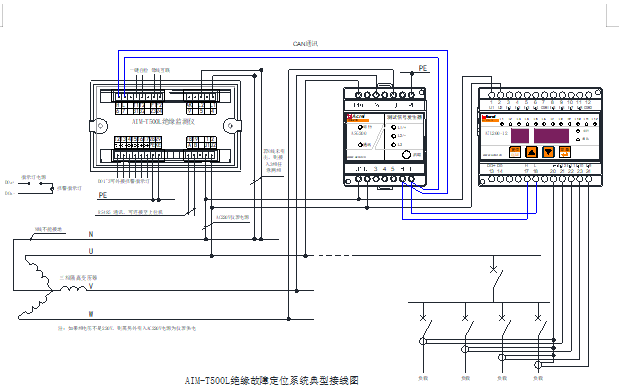

4.2 典型接线图

5 参考标准

l 《Q/VDCL-26-2017 IT系统绝缘监测仪》

l IEC 61557-8-2014《交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第8部分：IT系统用绝缘监测装置》

l IEC 61557-9-2014《交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第9部分：IT系统用绝缘故障定位装置》

l IEC 61326-2-4:2012 《测量、控制和实验室用的电设备 电磁兼容性要求 第24部分：特殊要求 符合IEC 61557-8的绝缘监控装置和符合IEC 61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据》
